Jumat, 17 Februari 2012

No Sound pada PANASONIC lama Chasis MX3 (AN5192K)


Problem ini sering kami jumpai pada PANASONIC model lama chasis MX3 dengan IC AN5192K, MN152811, dan audio amplifier AN5270
Kerusakan disebabkan Diode D2301 (atau 2302/2303) yang lokasinya dekat iCAN5207 - kaki-kakinya korosi sehingga tidak nyambung lagi. Penyebabnya adalah bekas lem yang menempel yang telah lama mengering dan berubah warna menjadi kehitaman yang memicu terjadinya korosi (oksidasi).
IC audio amplifier AN5270 mempunyai 2 buah jalur suply Vcc
  • Suply Vcc.1 diberikan ke pin-1 (12v)
  • Suply Vcc.2 diberikan ke pin-9 (18v) - yang jalur suplynya melalui D2301 (2302/2303)

Gambar dibawah adalah contoh pin-out AN5270

**********************

Memahami kerja bagian suara stereo SAMSUNG KSA1 (TDA9381 – MSP34xx)


Cara kerja bagian suara stereo SAMSUNG chasis KS1A yang menggunakan IC UOC TDA9381, U4468, dan stereo prosesor MSP3411
Lihat gambar.1
  • Sirkit bagian suara dimulai dari pin-IFOut pada TUNER
  • Dari tuner sinyal displit menjadi 2 arah, satu ke arah SAW filter 38,9 untuk proses gambar (K7257) dan satu lainnya lainnya ke arah SAW filter 38,9 untuk proses suara (K9253)
  • Selanjutnya oleh U4468 sinyal IF suara diperkuat dan dideteksi oleh bagian detektor menggunakan sebuah VCO yang dikontrol oleh PLL.
  • Hasilnya adalah (1) sinyal suara FM mono 5.5Mhz (mono) dan (2) sinyal pembawa suara-stereo yang dioutputkan lewat pin-12
  • Sinyal suara FM mono selanjutnya akan di proses oleh TDA9381 dan diinputkan lewat pin-32
  • Sedangkan sinyal pembawa suara stereo akan diinputkan ke MSP34xx
clip_image002[10]
Gambar.1

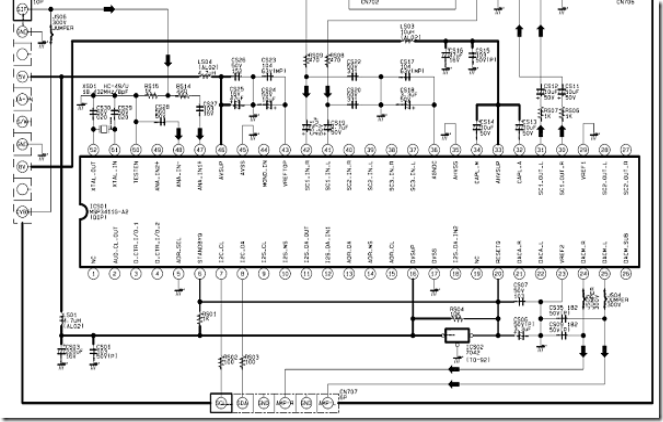

Selanjutnya lihat gambar.2
  • ·Sinyal pembawa suara stereo dari U4468 diinputkan ke pin-42 MSP34xx
  • MSP34xx akan memproses sinyal pembawa suara stereo sehingga diperoleh sinyal suara (audio) R dan L yang dioutputkan lewat pin-24 /25
  • Dari MSP34xx juga dioutputkan sinyal suara langsung ke jack Audio Out L dan R pin-30/31
  • MSP34xx juga berfungsi untuk kontrol switch TV/AV stereo. sinyal suara dari eksternal AV-in di-inputkan  lewat pin-41/42
clip_image004
Gambar.2

Catatan :
  • MSP34xx adalah merupakan Multi Standard Sound Proccesor, yang dapat memproses seluruh macam standard sistim suara stero yang ada didunia seperti NICAM dan A2.
  • MSP34xx juga mempunyai fungsi sebagai kontrol switch TV/AV, Volume, Bass, Trebel, Balance.
  • Kerja dikontrol oleh MCU lewat kontrol sinyal SDA/SCL.

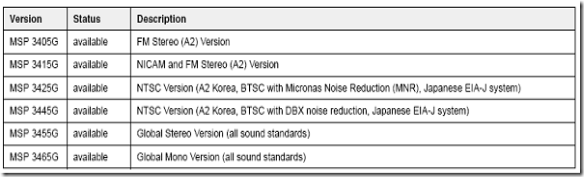

  • Macam-macam versi MSPx5
clip_image006


**************************

Wednesday, May 25, 2011

Panasonic TAU chasis MD2 protektor


Sirkit protektor Panasonic TAU chasis New MD2
  • Normal tegangan pin-protek adalah “low"”
  • Protek akan aktip bekerja jika tegangan pada pin-protek lebih besar dari 1.1v
clip_image002
(bahan Panasonic Training Manual)

Saturday, January 1, 2011

Tips Panasonic (lama) tidak dapat memori

Walaupun Panasonic model ini sudah keluaran lama, tetapi  kami masih saja sering menerima dengan kerusakan ‘tidak dapat memori” chanel yang diterima. Pesawat menggunakan memori yang kakinya seperti sisir  MN12025 (lokasi IC 1104).
Kalau diperhatikan problem juga menyebabkan pesawat tidak dapat menyimpan data adjustment volume, color dan britnes. Kerusakan disebabkan karena ada satu atau beberapa buah diode yang  open (tidak kontak). Diode menggunakan jenis germanium yang berwarna putih bening dan total ada 5 buah (lokasi D1128, D1129, D1130, D1131, D1133).
Diode dapat diganti dengan jenis germanium lain, misalnya 1N60A. Kami pernah mencoba ganti dengan diode jenis silikon, ternyata tidak berhasil. Kalau ketemu satu atau dua buah diode yang rusak, maka kami biasanya langsung ganti semuanya.

**********************************************

Thursday, September 9, 2010

Tips kerusakan Panasonic AN5192K, MN152811TZX, B+90v

Revisi 01 - Sept 2010




001  Kerja bagian power suply (SMPS)
Tegangan keluaran B+ power suply hanya 90v dan menggunakan sistim Buck SMPS, dimana pada transistor power tegangan masuk ke kolektor adalah 300v dan tegangan keluaran dari emitor adalah 90v.
Saat stand-by :
  • Tegangan keluaran sekunder 35 v masih rendah untuk mensuply mikrokontrol.
  • Tegangan keluaran 90v masih rendah. Tegangan ini dikontrol on-off oleh mikrokontrol pin-24 melalui Relay yang didrive oleh transistor Q803. Pada saat st-by jika pesawat dihidupkan maka relay akan hidup sebentar kemudian mati lagi, ini adalah hal yang normal, jadi jangan diterjemahkan sebagai problem protek. Tekan saja tombol chanel, maka relay akan on terus.



002   Problem SMPS tidak kerja
Jika SMPS tidak kerja, dan diperiksa tegangan 300v maupun semua transistor ok, maka kemungkinan kerusakan disebabkan :
  • Periksa resistor start-up R802, R803 470K
  • Periksa sirkit umpan balik agar SMPS berosilasi R806, C807



003  Problem mati total dengan bunyi nggiii...k
Paling sering dijumpai kerusakan dengan  problem pesawat mati dengan gejala bunyi ngiiii..kkk ketika dihidupkan.
  • Ada bunyi ngiiiik, menunjukkan bahwa SMPS sudah bekerja tetapi gejala bahwa beban ada yang short.
  • Kerusakan paling sering diketemukan karena zener D835 56v/1watt yang berfungsi sebagai over voltage protektor pada tegangan keluaran 35v short.
  • Tanpa dipasang diode sebenarnya pesawat dapat hidup normal. Tetapi resikonya jika terjadi over voltage dapat menyebabkan resistor R649 820 ohm untuk men-suply tegangan H vcc akan terbakar dan dapat merusak AN5192K.
  • Kalau tidak ada diode zener 1 watt, maka dapat digunakan pengganti 2 buah diode 1/2watt dengan cara disambung paralel.



004  Penyebab over voltage.
Menjumpai zener 56v short, maka untuk mencegah kerusakan berulang periksa part-part yang kemungkinan dapat menyebabkan over voltage. :
  • Periksa dengan ESR meter semua elko-elko pada bagian primer maupun sekunder sirkit power suply.
  • Periksa komponen D807, R826 22 ohm, elko C805 47u/50v, dan Zener D806 pada sirkit primer SMPS.



005  Cara kerja Auto-search stop.
Agar auto-search dapat bekerja mikrokontrol membutuhkan 2 macam pulsa masukan :
  • Pulsa tegangan AFT dari pin-30 AN5192K yang masuk ke pin-21 mikrokontrol
  • Pulsa tegangan Lock-det dari pin-18 AN5192K yang masuk ke Stop-in pin-40 mikrokontrol



006  Problem tidak ada suara, gambar normal.
Kerusakan lain yang sering terjadi adalah tidak ada suara, gambar normal.
  • IC sound menggunakan tipe AN5270 yang membutuhkan suply 12v pada pin-1 dan 16v pada pin-8.
  • Problem disebabkan oleh D2301 (MA185) pada jalur suply pin-1 yang rusak.
  • Pengalaman kami diode ini dapat diganti dengan sembarang diode.



007.  Tegangan 90v drops - info aisy-romadhona
Gambar tidak penuh kiri-kanan disebabkan karena tegangan 90v drops. Penyebabnya adalah elko pada tegangan B+ 90v kering



008  Tombol-tombol pada front panel tidak fungsi - info aisy romadhona
  • Masuk service menu dengan cara tekan tombol Vol (-) pada panel teve dan Display pada remote secara bersamaan.
  • Tekan tombol NORMAL pada remote kontrol



009   Relay cetak-cetik
  • Disebabkan kerusakan diode  D808 yang lokasinya berhubungan dengan relay - info hrservice




010  Data utama pin-out MN152811TZX
Vcc    = 1               HS-in    = 30                POWER     = 24              VOL = 6
Reset = 7              VS-in     = 22               Band sw 1 = 10
SDA   = 36           AFT-in   = 21                Band sw 2 = 12
SCL    = 37           STOP-in = 40              TUNING = 17

011  Data utama pin-out AN5192K
Hvcc     = 51          RF AGC-out  = 27           V-out = 58                 Vcc IF 5v = 23
H-out    = 56          AFT-out       = 30              V-ramp = 44             Vcc RGB 9v = 14
X-ray    = 55          Lock det out = 18             S IF-in = 34               Vcc V/C/J 9v = 47
H osc    = 54         Video-out     = 36             Audio-out = 28
H-AFC1 = 53        Y-in             = 43              Ext audio in = 33
H-AFC2 = 52        Chroma-in    = 48           Color APC = 6
FBP-in  = 50         Sync-in         = 45/46      Color killer = 4
