Bagian pinggir-pinggir gambar bergerigi (dengan TA8690)

Bagian pinggir-pinggir gambar bergerigi (dengan TA8690)


Problem ini sering dijumpai pada teve AKARI-INTEL dan Goldstar yang menggunakan chroma TA8690, dengan gejala-gejala :

• Bagian-bagian pinggir dari gambar nampak bergerigi kecil-kecil dan goyang2
• Kadang gambar robek-robek secara horisontal.

Awalnya kami kami cukup kesulitan menemukan penyebab problem ini. Analisa kami problem kemungkinan disebabkan pada komponen-komponen :

• Keramik resonator horisontal osilator 500khz
• Sirkit horisontal AFC
• Sirkit sync separator input

Setelah melakukan pemeriksaan maupun penggantian part pada bagaian-bagian tersebut, bahkan juga mencoba mengganti TA8690, masalah tetap tidak terselesaikan
Solusi kami temukan dengan tidak sengaja ketika tangan kami menyenggol heat-sink transistor horisontal-out.......kok rasanya panasnya sedikit tidak normal. Transistor horisontal yang panas dapat disebabkan karena elko filter pada tranfo horisontal driver yang kering (elko C408). Kami periksa elko dengan ESR-meter.....ternyata benar juga. Setelah elko kami ganti......hasilnya problem gambar bergerigi langsung ikut hilang terselesaikan.

Inti yang ingin kami sampaikan dengan cerita diatas ialah bahwa menyelesaikan suatu problem yang sulit, kadang tidak disengaja ternyata dapat diselesaikan dengan cara menyelesaikan “gejala lain” yang timbul.
Contoh kasus lain misalnya : Problem gambar keder. Karena terpaku dngan masalah gambar, maka trobelshuting difokuskan pada sirkit gambar, dan sulit sekali menemukan penybabnya. Tetapi ketika docoba suaranya, ternyata suara ada problem juga. Dengan menyelesaikan problem pada bagian suara terlebih dahulu yang lebih mudah, ternyata problem gambar langsung ikut hilang pula.


***************************************

Kasus yang hampir sama : Gambar bergerigi pada teve dengan TDA9381

Tuesday, July 5, 2011

Sirkit protek LG yang menggunakan LA76938/41

Sirkit protek LG yang menggunakan IC LA76938/41

• Protek disensor oleh pin-25 (ABNORMAL) yang dihubungkan ke transistor Q16
• Tegangan-tegangan sampling dihubungkan ke basis Q16
• Pada kondisi normal tegangan pada basis Q16 adalah “low” dan tegangan pada pin-25 adalah “high”
• Untuk melumpuhkan sirkit protek sementara, maka dapat dilepas Q16 (atau men-short basis – kolektor)

Protek disampling dari :

• OCP (Over current protek). Jika arus yang melalui FR403 pada jalur B+ ke flyback over, maka akan menyebabkan kolektor Q403 tegangan berubah dari nol menjadi “high”

• Vertikal protek. Jika tidak ada pulsa-pulsa vertikal maka akan menyebabkan basis Q301 tegangan menjadi nol dan kolektor tegangan berubah menjadi “high”

• X-ray protektor. Jika tegangan flyback naik akan menyebabkan tegangan heater juga naik sehingga menyebabkan tegangan kolektor Q405 berubah dari nol menjadi “high”

***********************

Monday, June 13, 2011

LG slim-fit 29” raster “breathing” (kembang-kempis)

Hari ini dapat kasus yang termasuk baru pertama jumpa. LG slim-fit 29” dengan problem raster “Breathing” atau “kembang-kempis” yang cukup parah.
Jika background gambar menampilkan warna gelap seperti hitam atau biru, maka raster akan mengecil (secara vertikal maupun horisontal). Sebaliknya saat menampilkan gambar dengan background warna terang (putih) raster akan mengembang (blooming) sehingga tulisan “logo” stasiun pemancar hilang tidak nampak. Problem makin parah jika adjustment kontras ditambah besar.


• Pertama kami berpikir mungkin tegangan B+ yang preblem. Dan kami cek ternyata tegangan B+ ok.
• Mungkin problem pada bagian EW drive amplifier pikir kami. Kami cek tegangan-tegangannya nanpaknya juga ok.
• Lama kami pandangi skema bagian horisontal-out maupun sirkit EW drive, sambil memikirkan kira-kira apa yang perlu diperiksa lagi.
• Achirnya kami putus untuk mencoba-coba saja (goblok-goblokan istilah arek suroboyo). Ukur saja semua kapasitor-kapasitor pada bagian horisontal out maupun sirkit EW. Cabut satu demi satu untuk diperiksa nilai kapasitansinya.

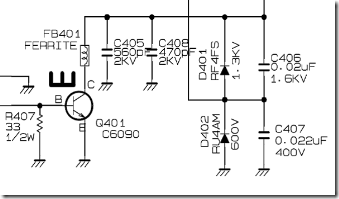

• Ketika tiba giliran melepas C407 (seperti gambar dibawah), ternyata kapasitornya saja yang lepas (lolos), tapi  kaki-kakinya tetap menempel tersolder pada main-board. Entah hal ini disebabkan karena kapasitor rusak atau karena menyoldernya kepanasan.
• Setalah kapasitor dapat kami carikan penggantinya – pesawat langsung kami coba – dan hasilnya…………ternyata OK banget.
• Beresssssss........dan puas rasanya.
• Tapi dengan rasa panasaran. Mungkinkah  kapasitor C407 nilainya open? Biasanya kalau open akan menyebabkan transistor horisontal-out langsung jebol. Atau nilainya sedikit menurun?

*****************************

Monday, May 30, 2011

LG chasis MC-59A (LA7691) sirkit protektor



• Protek input adalah pin-25 (ABNORMA).
• Normal tegangan pada pin ini adalah ‘high”
• Jika protek aktip bekerja akan menyebabkan kontrol power berubah menjadi “off” atau stand-by.
• Tetapi jika tombol Chanel-up ditekan, maka teve akan dapat menyala lagi, dan kemudian protek lagi.

Sirkit protek ada 3 macam, yaitu
1. OCP ((over current protector)


• OCP di”sampling” oleh resistor yang terdapat pada jalur B+ yang ke arah flyback (FR403)
• Normal Q403 dalam kondisi “off” dan tegangan pada kolektor adalah nol.
• Jika arus B+ over >>> arus yang melewati resistor sampling akan naiak >>> mengakibatkan tegangan pada resistor sampling  naik (sesuai rumus V=IxR) >>>  menyebabkan tegangan pada basis-emitor Q403 naik, sehingga transistor Q403 berubah menjadi “on”
• Akibatnya kolektor Q403 yang semula tegangannya 0v akan berubah menjadi “high” dan memicu protektor aktip bekerja.

Pemicu terjadinya OCP antara lain adalah :

• Transistor Hor out rusak
• Flyback rusak
• Def yoke rusak

Tetapai mungkin juga terjadi OCP aktip bekerja, padahal teve dalam kondisi normal. Teve kadang mati protek sendiri. Jika diamati – protek terjadi saat teve menampilkan gambat yang terang. Atau jika tegangan screen dikecilkan (gambar diredupkan) teve dapat menyela normal, tetapi begitu tegangan screen dinaikkan teve akan langsung mati protek. Problem disebabkan pada sirkit protektor sendiri. Resistor sampling FR403 mungkin nilainya molor atau pernah diganti dengan nilai yang lebih besar. Solusinya adalah mengecilkan nilai resistor “sampling” yang terdapat pada jalur B+

2. V.Neck protektor

• V neck protektor disampling dari pulsa-pulsa Vertikal dari pin-3 IC301
• Normal tegangan pada basis Q301 adalah “high” sehingga kolektor tegannya nol
• Jika bagian vertikal tidak kerja, maka basis Q301 tegangannya akan nol, dan kolektor tegangannya akan berubah menjadi “high” serta memicu protek aktip bekerja


X-ray protektor

• X-ray disampling dari tegangan Heater yang dihubungkan dengan D404
• Normal tegangan pada basis Q405 adalah “low”, transistor kondisi “off” dan kolektor tegangannya nol
• Jika tegangan flyback naik, maka akan menyebabkan tegangan heater juga naik, dan tegangan pada basis Q405 juga naik.
• Hal ini meyebabkan transistor berubah menjadi “on” sehingga kolektor tegangannya berubah dari nol menjadi “high”. Dan memicu protektor aktip bekerja.
• Pemicu X-ray protektor  biasanya  karena terjadi kerusakan pada kapasitor resonance yang terdapat pada kolektor transistor horisontal out yang nilainya berubah turun (mengecil), atau tegangan B+ over

***********************************

Tuesday, October 19, 2010

Pengalaman dengan LG ultra slim transistor horisontal rusak terus

Dalam waktu yang hampir bersamaan kami terima LG ultra slim 21” dengan problem yang hampir sama.

1. Seorang konsumen menjelaskan bahwa tevenya pernah dibawa ke sebuah bengkel, tetapi karena teknisi kesulitan maka isinya diganti dengan  mesin china. “Kami merasa sangat kecewa dengan hasil gambarnya”, cerita selanjutnya,  “mesin aslinya sudah pernah diganti flybak  dan transistor horisontalnya sudah menghabiskan beberapa buah,  tetapi tetap gagal service”. Dibawa dan ditunjukkannya pula  pcb asli, flyback yang pernah diganti, beberapa bekas transistor horisontal yang rusak dan remote kontrol asli. Singkat ceritera konsumen tersebut menginginkan agar bisa dibantu supaya pcb asli dapat digunakan lagi.
2. Seorang teknisi lain punya kasus yang sama. Setiap kali transistor horisontal dipasang baru maka selalu langsung rusak. Diagnosa pertama jatuh pada flyback, tetapi ketika flyback sudah ganti hasilnya tetap sama. Diagnosa selanjutnya mengarah ke def yoke.  Ketika pergi ketoko spare parts untuk mencari def yoke dia sempat menceriterakan masalahnya kepada pemilik toko. Pemilik toko yang sudah sangat kenal baik dengan kami menyarankan agar membawa saja tevenya ke tempat kami, sipa tahu bukan def yokenya yang rusak karena kalau diamati def yoke yang dibawanya untuk contoh tersebut tidak ada yang nampak gosong atau terbakar.

Dari kedua kasus diatas setelah kami kerjakan ternyata penyebab adalah sama, yaitu kapasitor resonant yang lokasinya pada bagian kolektor transistor horisontal-out nilainya menurun drastis sehingga hampir nol (normal nilai 183pF/2000v).
Mungkin LG model-model ultra slim ini tidak memiliki x-ray protektor. Sebab kalau ada x-ray protektor biasanya akan aktip bekerja jika nilai kapasitor resonant berubah menurun sedikit saja.


Mengambil hikmah dari kasus diatas maka saran kami kepada setiap teknisi wajib :

• Memiliki kapasitor-meter atau AVO-meter yang mempunyai fasilitas untuk pengukuran kapasitor.
• Jangan lupa untuk setiap kali memeriksa nilai kapasitor resonant jika ada kasus transistor horisontal sering rusak.
